Model
|

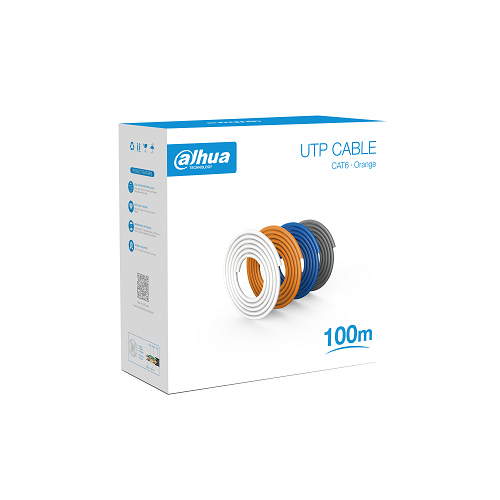

PFM922I-6UN-C-100
|
|
Ötürücü
|
|
Material
|
CCA (mis tərkibi 8% -12 %)
|
|
Diametr
|
0.57 mm ± 0.01 mm (0,0224 " ± 0,0004")
|
|
Amerika məftil kalibri
|
23AWG
|
İzolyasiya
|
Material
|
HDPE
|
|
Minimum ortalama qalınlıq
|
0.21 mm (0.0083")
|
Diametr
|
1.02 mm ± 0.1 mm (0,0402 " ± 0,004")
|
|
Rəng (4 cüt)
|
Göy, ağ / göy; narıncı , ağ / narıncı; yaşıl , ağ / yaşıl; qəhvəyi, ağ / qəhvəyi
|
|
Bölücü
|
|
Material
|
PE
|
|
Spesifikasiya
|
Yarımşəffaf 4,5 × 0,4 mm (0,1772 " ± 0,0157")
|
|
Çəkmə kabeli
|
Material
|
Polyester
|
Spesifikasiya
|
500D
|
|
Qabıq
|
Material
|
PVC
|
|
Minimum ortalama qalınlıq
|
0.5 mm (0.0197")
|
Diametr
|
6.5 mm ± 0.3 mm (0.2559"± 0.0118")
|
|
Rəng
|
Narıncı
|
|
Buraxılış
|
|
Xarakterik müqavimət
|
100 ± 15Ω
|
|
Yaxın ucunda çapraz maneələr
|
≥39.30 dB / 100 m 250 MHz
|
|
Maksimum solma
|
34.8 dB / 100 m 250 MHz
|
|
Ters itkilər
|
≥17.3 dB / 100 m 250 MHz
|
|
Mexaniki xüsusiyyətlər
|
|
Möhkəmlik həddi
|
Qabıq ≥13,5 MPa, İzolyasiya ≥16 MPa
|
|
Yırtıldıqda nisbi uzanma
|
Qabıq ≥150%, İzolyasiya ≥300%
|
|
Bükülmə quraşdırma radiusu
|
> kabelin 8 qat xarici diametri
|
|
Qırılma zamanı ötürücünün uzanması
|
≥10%
|
|
Təhlükəsizlik
|
|
Alovun yayılması üçün şaquli sınaq
|
Uyğundur IEC 60332-1-2
|
|
Standart
|
|
Standart
|
Q / DXJ 067-2019
|
|
Sertifikatlar
|
Sertifikatlar
|
CPR Eca
|
|
Ətraf mühit
|
|
Izolyasiyanın oturması
|
≤5%
|
|
Rəng miqrasiyasına qarşı izolyasiya müqaviməti
|
Miqrasiyasız
|
|
Köhnəldikdən sonra parçalanma zamanı qabığın qırılması və uzanması üçün möhkəmlik həddi
|
≥12.5 MPa, ≥100%
|
|
Aşağı temperaturda bükülmə sınağı
|
Sınaqdan sonra yarılma yoxdur
|
|
Istilik zərbəsi sınağı
|
Sınaqdan sonra yarılma yoxdur
|
|
İstifadə temperaturu
|
–20 ° C + 60 ° C (–4 ° F 140 ° F)
|
|
Montaj temperaturu
|
0 ° C + 50 ° C (32 ° F 122 ° F)
|
|
Saxlama temperaturu və rütubəti
|
–10 ° C + 40 ° C (14 ° F 104 ° F), <60% (Nisbi rütubət)
|
|
Elektrik xüsusiyyətləri
|
|
Tək ötürücünün DC-yə maksimum müqaviməti
|
11.5Ω / 100 m
|
|
Minimum izolyasiya müqaviməti
|
5000MΩ·km
|
|
Maksimum DC müqavimət asimmetriyası
|
2% (daxildə cüt), 4% (öz aralarında cütlük)
|
|
Dielektrik möhkəmlik
|
1 dəqiqə ərzində 1 kv DC-də qəza olmadan.
|
|
Ümumi məlumat
|
|
Kabelin uzunluğu
|
100.0 m (328.08 ft) ± 1 m (3.28 ft)
|
|
Xalis Çəki
|
3,2 kg ± 0,3 kg (7,05 funt ± 0,66 funt)
|
|
Ümumi Çəki
|
3,5 kg ± 0,3 kg (7,72 funt ± 0,66 funt)
|
