Базовая единица
м
Бренд
Dahua
Исполнения кабеля
INDOOR
Размер AWG
24
Категория кабеля
6A
Тип кабеля
UTP
Материал проводника
CCA

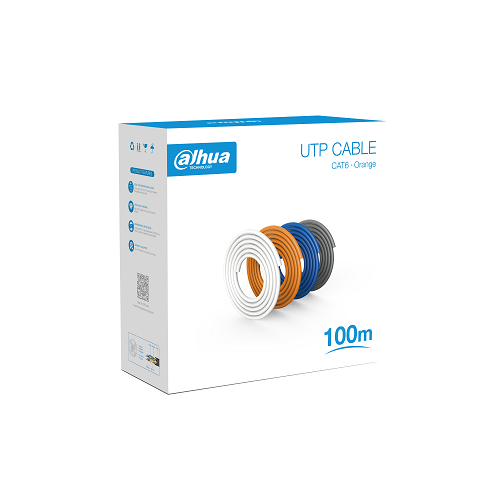

Модель | PFM922I-6UN-C-100 |
Проводник | |
Материал | CCA (содержание меди 8 % –12 %) |
Диаметр | 0,57 мм ± 0,01 мм (0,0224 " ± 0,0004") |
Калибр провода |
23AWG |
Изоляция |
|
Материал | HDPE |
Толщина |
0.21 мм (0.0083") |
Диаметр | 1,02 мм ± 0,1 мм (0,0402 " ± 0,004") |
Цвет |
Синий, белый / Синий; Оранжевый, белый / Оранжевый; Зелёный, белый / Зелёный; Коричневый, белый / Коричневый |
Разделитель | |
Материал | PE |
Спецификация | Полупрозрачный 4,5 мм × 0,4 мм (0,1772 " ± 0,0157") |
Вытяжной трос |
|
Материал | Полиэстер |
Спецификация | 500D |
Оболочка | |
Материал | ПВХ |
Мин. средняя толщина |
0.5 мм (0.0197") |
Диаметр | 6.5 мм ± 0.3 мм (0.2559"± 0.0118") |
Цвет | Оранжевый |
Пропускание | |
Характеристическое сопротивление | 100 Ω ± 15 Ω |
Перекрестные помехи на ближнем конце | ≥39,30 дБ / 100 м при 250 МГц |
Макс.затухание | 34,8 дБ / 100 м при 250 МГц |
Обратные потери | ≥17,3 дБ / 100 м при 250 МГц |
Механические свойства | |
Предел прочности | Оболочка ≥13,5 МПа, изоляция ≥16 МПа |
Относительное удлинение при разрыве |
Оболочка ≥150%, изоляция ≥300% |
Установочный радиус изгиба | >8-кратный наружный диаметр кабеля |
Удлинение проводника при разрыве | ≥10% |
Безопасность | |
Вертикальное испытание на распространение огня | Соответствует IEC 60332-1-2 |
Соответсвие | |
Исполнительные стандарты | Q / DXJ 067-2019 |
Сертификаты | |
Сертификаты | CPR Eca |
Окружающая среда | |
Усадка изоляции |
≤5 % |
Устойчивость изоляции к миграции цвета | Без миграции |
Прочность на разрыв и удлинение оболочки при разрыве после старения | ≥12.5 MPa, ≥100% |
Испытание на изгиб при низких температурах | Нет трещин после испытания |
Испытание тепловым шоком | Нет трещин после испытания |
Рабочая температура | От –20 ° C до + 60 ° C (от –4 ° F до 140 ° F) |
Температура установки | От 0 ° C до + 50 ° C (от 32 ° F до 122 ° F) |
Температура и влажность хранения | От –10 ° C до + 40 ° C (от 14 ° F до 104 ° F), <60% (Относительной влажности) |
Электрические свойства | |
Макс. сопротивление одиночного проводника постоянному току | 11.5 Ω / 100 м |
Мин. изоляционное сопротивление | 5000 МОм · км |
Макс. несимметрия сопротивления постоянному току | 2 % (пара внутри), 4 % (пара между собой) |
Диэлектрическая прочность | Отсутствие пробоя при 1 кВ постоянного тока в течение 1 мин. |
Общие сведения | |
Длина кабеля | 100.0 м (328.08 ft)±1 м (3.28 ft) |
Вес Нетто | 3,2 кг ± 0,3 кг (7,05 фунта ± 0,66 фунта) |
Вес Брутто | 3,5 кг ± 0,3 кг (7,72 фунта ± 0,66 фунта) |
