Базовая единица
м
Бренд
Dahua
Исполнения кабеля
INDOOR
Размер AWG
24
Категория кабеля
6A
Тип кабеля
UTP
Материал проводника
CCA

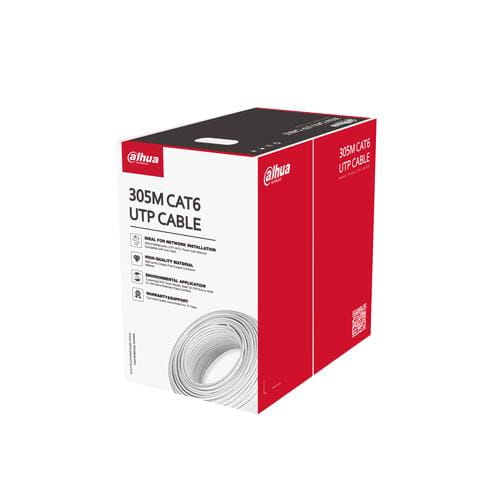

Модель | PFM922I-6UN-C-V2_White |
Проводник | |
Материал | CCA |
Диаметр | 0.57 мм ± 0.01 мм |
Американский калибр проволоки | 23AWG |
Изоляция |
|
Материал | HDPE |
Минимальная средняя толщина |
0.21 мм |
Диаметр | 1.02 мм ± 0.06 мм |
Цвет (4 пары) | Синий, белый / синий; оранжевый, белый / оранжевый; зеленый, белый / зеленый; коричневый, белый / коричневый |
Разделитель | |
Материал | PE |
Спецификация | Полупрозрачный 4,5 × 0,4 мм |
Вытяжной трос | |
Материал | Полиэстер |
Спецификация | 500D |
Оболочка | |
Материал | PVC |
Минимальная средняя толщина | 0.5 мм |
Диаметр | 6.5 мм ± 0.3 мм |
Цвет | Белый |
Пропускание | |
Характерное сопротивление | 100 ± 15Ω |
Перекрёстные помехи на ближнем конце | ≥39.30 dB / 100 м 250 МГц |
Максимальное затухание | 34.8 dB / 100 м 250 МГц |
Обратные потери | ≥17.3 dB / 100 м 250 МГц |
Механические свойства | |
Предел прочности | Оболочка ≥13,5 МПа, Изоляция ≥16 МПа |
Относительное удлинение при разрыве |
Оболочка ≥150%, Изоляция ≥300% |
Установочный радиус изгиба | > 8-кратный наружный диаметр кабеля |
Удлинение проводника при разрыве | ≥10% |
Безопасность | |
Вертикальное испытание на распространение огня | Соответствует IEC 60332-1-2 |
Представительский стандарт | |
Представительский стандарт | Q / DXJ 067-2019 |
Сертификаты | |
Сертификаты | CPR Eca |
Окружающая среда | |
Усадка изоляции |
≤5% |
Устойчивость изоляции к миграции цвета | Без миграции |
Предел прочности на разрыв и удлинение оболочки при разрыве после устарения | ≥12.5 MPa, ≥100% |
Испытание на изгиб при низкой температуре | Нет растрескивания после испытания |
Испытание на тепловой удар | Нет растрескивания после испытания |
Рабочая температура | От –20 ° C до + 60 ° C (От –4 ° F до 140 ° F) |
Температура установки | От 0 ° C до + 50 ° C (от 32 ° F до 122 ° F) |
Температура хранения и Влажность | От –10 ° C до + 40 ° C (от 14 ° F до 104 ° F), <60% (Относительная влажность) |
Электрические свойства | |
Максимальное сопротивление одиночного проводника постоянному току | 11.5Ω / 100 м |
Минимальное сопротивление изоляции | 5000MΩ·км |
Максимальная несимметрия сопротивления постоянного тока | 2% (пара внутри), 4% (пара между собой) |
Диэлектрическая прочность | Без пробоя при 1 кВ постоянного тока в течение 1 мин. |
Общие сведения | |
Длина | 305,0 м (1000,66 футов) ± 1,5 м (4,92 футов) |
Цвет | Белый |
Вес Нетто | ≥9,2 кг (20,28 фунта) |
Вес Брутто | ≥10,2 кг (22,49 фунта) |
