Модель
|

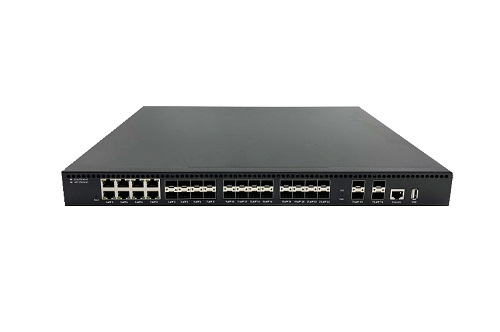

S7500-24GF8GC-4TF-L3M
|
|
Технические характеристики оборудования
|
|
Разъём
|
24 х слота 1000 Base-X SFP
8 х 10 / 100 / 1000BASE-T RJ45 авто MDI/MDIX портов Combo
|
|
Порт восходящей линии связи
|
4 х 1G/10G Base-X SFP+ слота
|
|
Консоль
|
1 последовательный порт RS232-RJ45 (115200, 8, N, 1)
1 USB-порт
|
|
Светодиодный дисплей
|
Индикатор питания:PWR (зелёный)
Индикатор сети:Соединение (зелёный)
SFP:Зелёный
|
|
Сетевой стандарт
|
IEEE802.3i 10 BASE-T
IEEE802.3u 100 BASE-TX
IEEE802.3ab/z 1000 BASE-TX
Управление потоком IEEE802.3x
IEEE802.3az EEE
|
|
Архитектура коммутатора
|
Сохранение и пересылка
|
|
Модель трансмиссии
|
Полнодуплексный режим IEEE802.3X и полудуплексный режим противодавления
|
|
Производительность коммутатора
|
Пропускная способность объединительной платы
Скорость пересылки пакетов
MAC-адрес
|
720 Гбит/с
252 Mpps
32k
|
|
Функции
|
|
Зеркалирование портов
|
TX / RX / оба монитора «многие к одному»
|
|
Vlan
|
VLAN на основе тегов 802.1Q
До 256 групп VLAN из 4094 идентификаторов VLAN
Туннелирование 802.1ad Q-in-Q
Голосовая VLAN;Протокольная VLAN;Частная VLAN (защищенный порт),GVRP
|
|
Агрегация ссылок
|
IEEE 802.3ad LACP и статическая магистраль
Поддерживает 8 групп 8-портовых магистральных каналов
|
|
Протокол Spanning Tree
|
STP, протокол Spanning Tree IEEE 802.1D
RSTP, IEEE 802.1w Быстрый протокол Spanning Tree
MSTP, протокол множественного Spanning Tree IEEE 802.1s
|
|
IGMP-отслеживание
|
Отслеживание IGMP (v2/v3)
IGMP-запросчик
До 256 групп многоадресной рассылки
|
|
Отслеживание MLD
|
Отслеживание MLD (v1/v2), до 256 групп многоадресной рассылки
|
|
Список контроля доступа
|
ACL на основе IPv4/IPv6 / ACL на основе MAC-адресов
|
|
Надёжность
|
ERPS(G.8032)
|
|
IP-маршрутизация
|
Статическая маршрутизация, OSPF, RIP
|
|
QoS
|
8 сопоставление идентификаторов с 8 уровнями приоритета очередей
---Номер порта
---Приоритет 802.1p
---Тег VLAN 802.1Q
---Поле DSCP в IP-пакете
Классификация трафика на основе строгого приоритета и WRR
|
|
Безопасность
|
Аутентификация на основе порта IEEE 802.1X
Встроенный клиент RADIUS для взаимодействия с сервером RADIUS
Аутентификация доступа пользователя RADIUS/TACACS+
Привязка порта IP-MAC
Фильтрация MAC-адресов
Статический MAC-адрес
Отслеживание DHCP и опция 82 DHCP
Защита STP BPDU, фильтрация BPDU и пересылка BPDU
Предотвращение DoS-атак
ARP-инспекция
Защита источника IP
|
|
Функция управления
|
|
|
Базовые интерфейсы управления
|
Веб-браузер / Telnet / SNMP v1, v2c, V3
Обновление прошивки по протоколу HTTP/TFTP через сеть Ethernet
Удаленный / локальный системный журнал, системный журнал, протокол LLDP, SNTP
|
|
Безопасные интерфейсы управления
|
SSH, SSL, SNMP
|
|
SNMP MIBs
|
RFC 1213 MIB-II
Общие ловушки RFC 1215
RFC 1493 Мост MIB
Расширения MIB моста RFC 2674
RFC 2737 Entity MIB (версия 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Интерфейсная группа MIB
RFC 3635 MIB, подобный Ethernet
|
|
Защита
|
|
|
Защита
|
FCC Часть 15 Класс A, CE.RoHs
|
|
Окружающая среда
|
|
|
Температура эксплуатации
|
-20℃ ~ 55℃
|
|
Температура хранения
|
-40℃ ~ 75℃
|
|
Рабочая влажность
|
5 ％ ~ 95 ％
|
|
Влажность хранения
|
5 ％ ~ 95 ％
|
|
Электрические свойства
|
|
|
Потребляемая мощность
|
AC100-240В 50 / 60 Гц
|
|
Защита от электростатического разряда
|
6KV ESD
|
|
Общие сведения
|
|
|
Цвет
|
Чёрный
|
|
Размеры
|
440 x 290 x 44.5 мм (17.32" x 11.42" x 1.75")
|
|
Вес
|
4 кг.
|
